【SI/PI】不用再為系統級PDN感到困擾，將RLC模型概念連結就對了
叫您如何快速做好PDN特性評估
因為VRM組合多元，電源完整性分析可能會讓人覺得有點複雜！別擔心！只要善用簡單易懂的RLC串聯和並聯模型，再結合系統級PDN的大局觀，您就能輕鬆掌握完整分析的訣竅啦！😊
我們來簡單複習一下，這幾週我們談了什麼有關PI的東西：

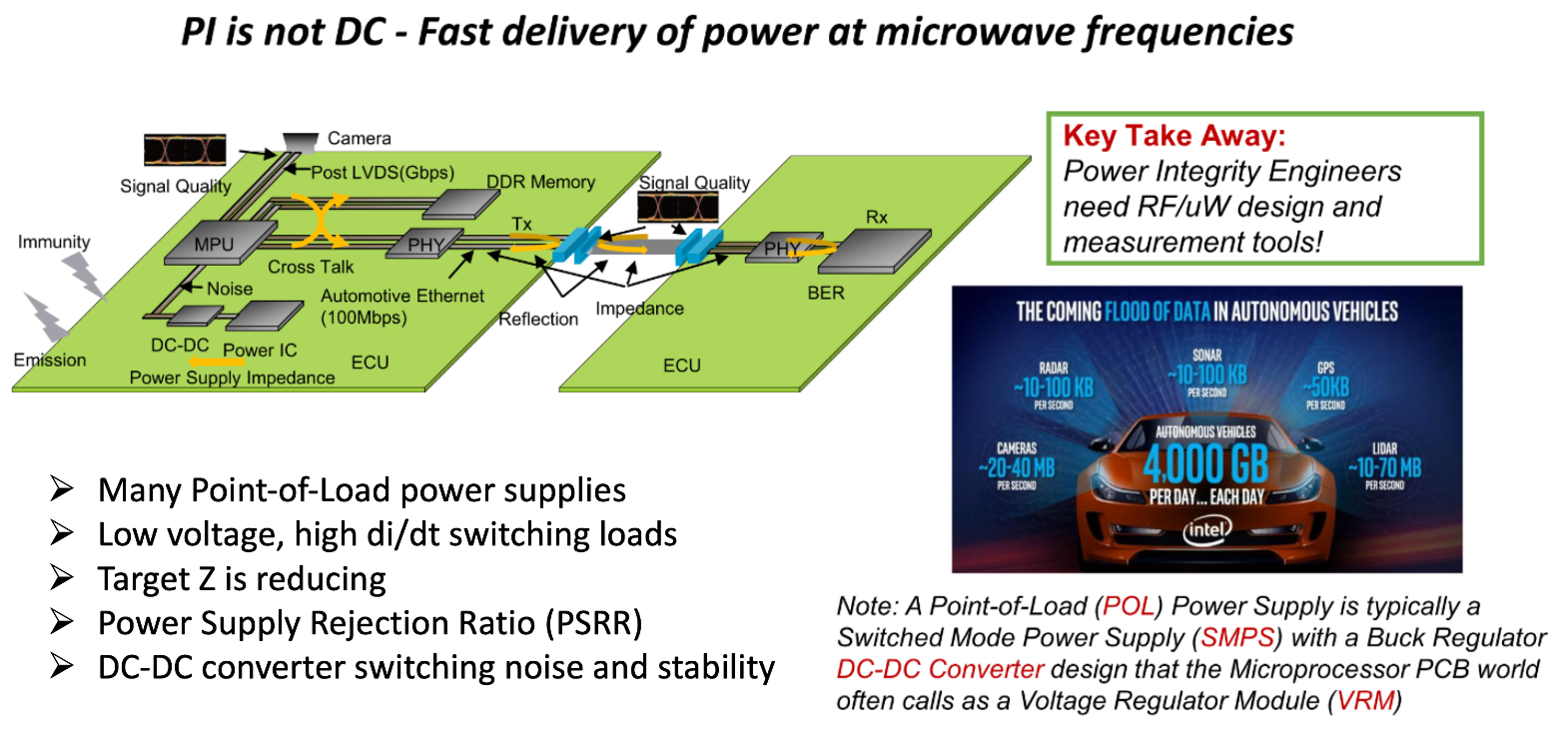

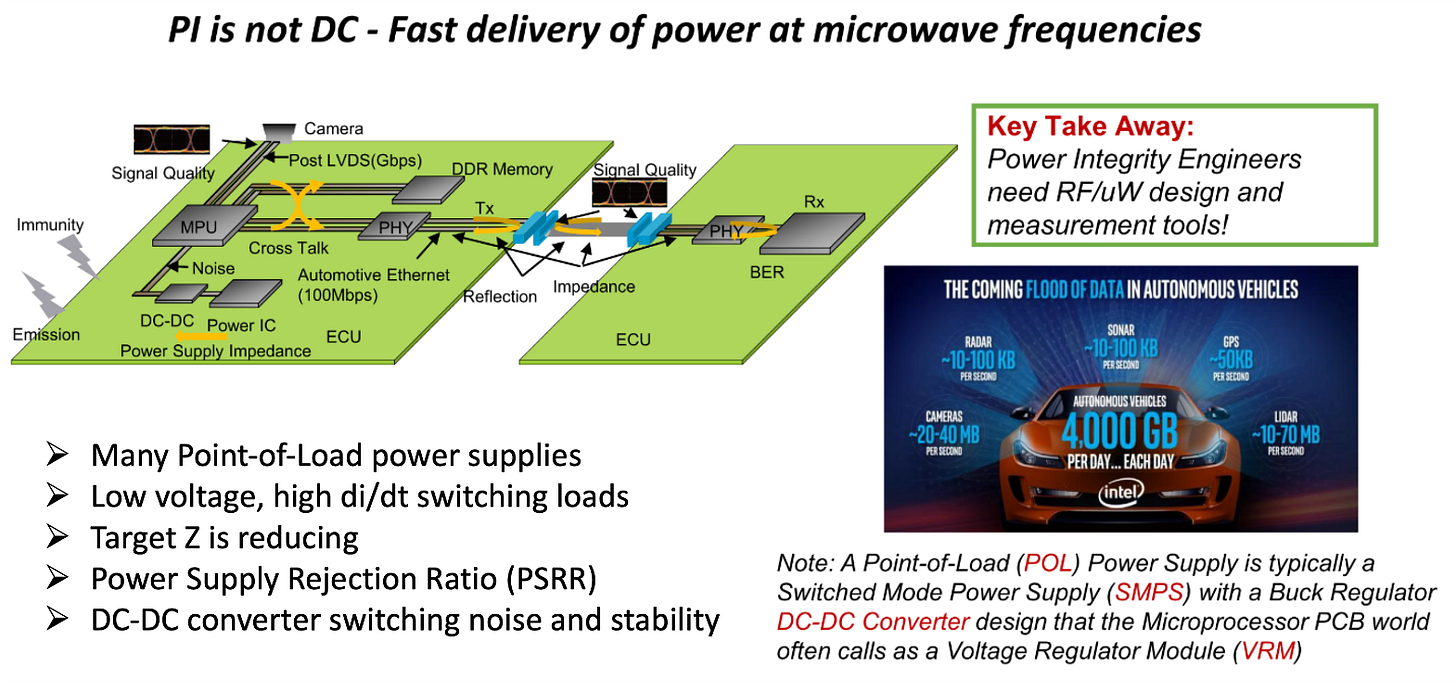

【PI 全局視野】AI時代，決戰功耗巨獸：別只看眼圖！深入電源完整性DC壓降與AC漣波，打造訊號完整性SI的穩固基石：我們談了在AI時代，隨著晶片功耗的增加，PI影響SI是越來越深，穩定的電源供應對於HPC來說至關重要，深度分析DC和AC可以幫助我們打造一個穩定的電源基礎，以確保系統的可靠性和穩定性，我們最終的目的：SI，也可以在這個穩定基礎上表現優異！
【PI 從零開始】一文介紹電源完整性裡頭寄生電感扮演的重要角色！原來高阻抗的元兇就是它！：提出PDN系統裡最可怕的東西就是電感，原因是電感帶有頻率越高，則阻抗越高的特性。透過減小電流回路面積以及考量電流互感效應，可以有效地降低電感，讓我們有機會追求一個低阻抗的電源系統

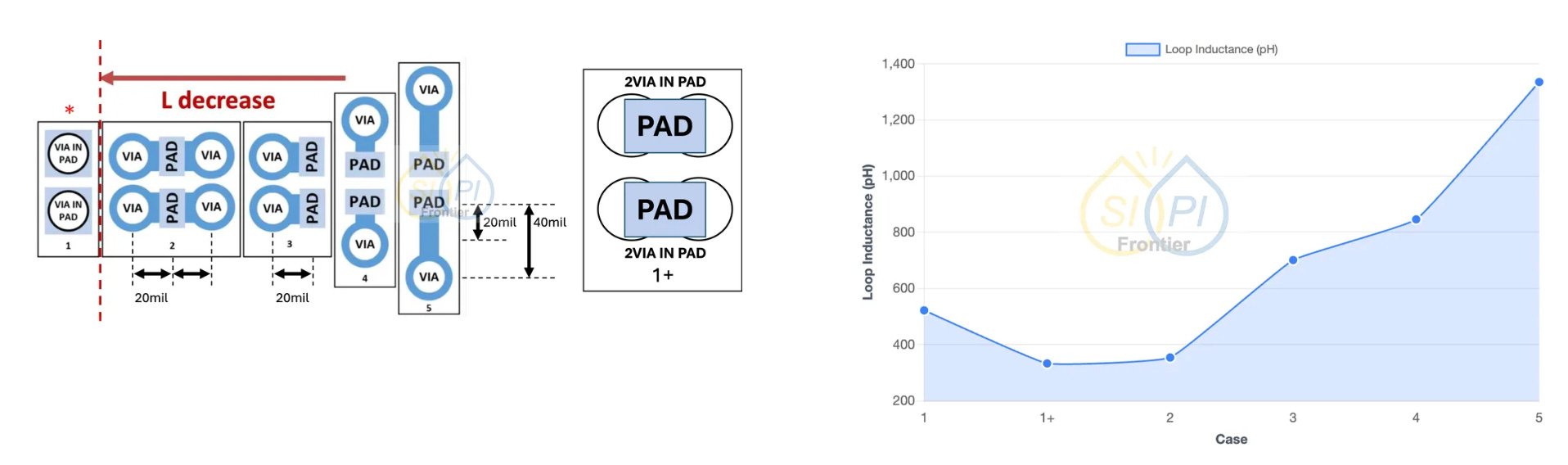

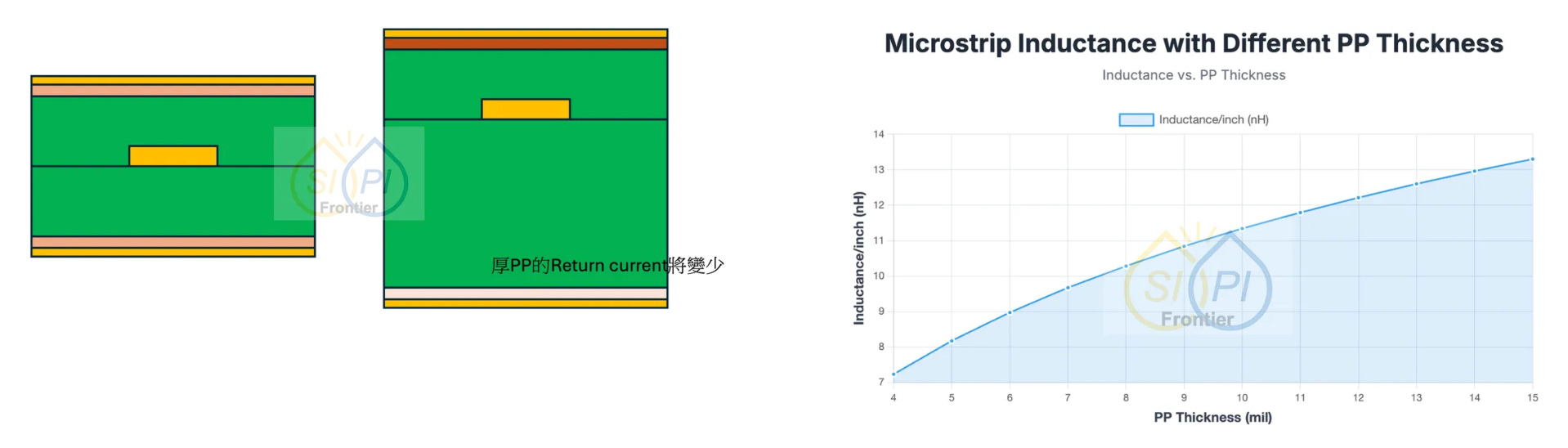

【PI佈局心法】降低迴路電感(Loop Inductance)的絕招與注意事項：優化Loop Inductance可以透過優化單一結構(例如單根Via、單條Trace)的Partial Inductance，以及改善電流迴路，例如疊構Power/Ground平面的設計、Via的排列組合等等。

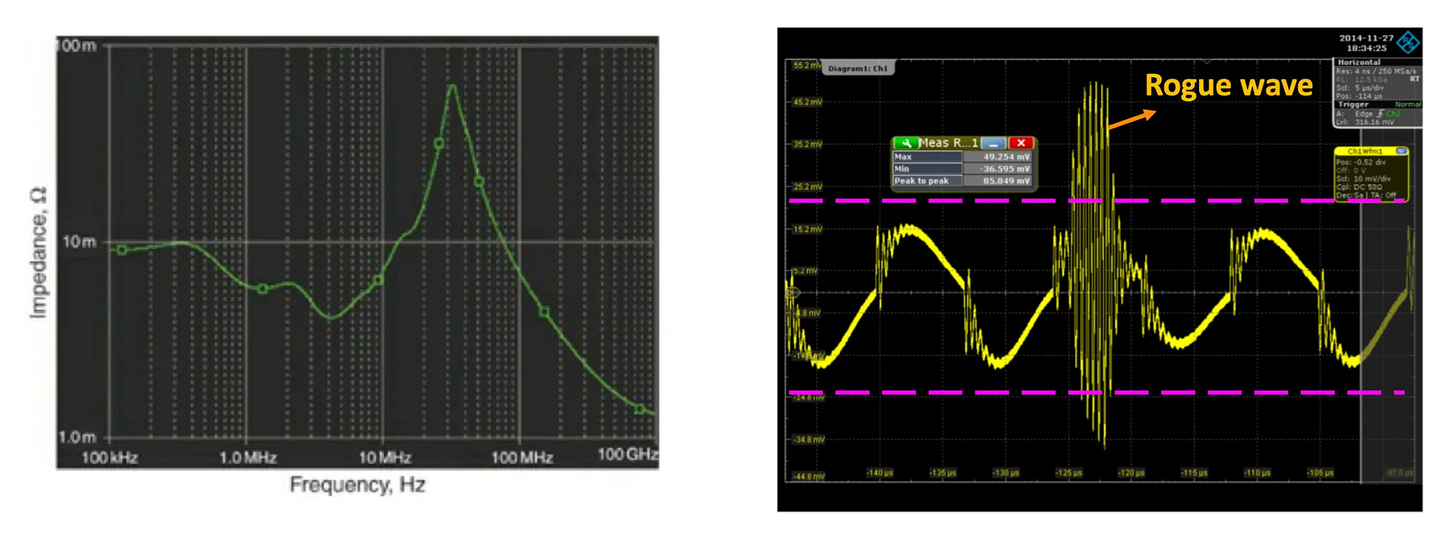

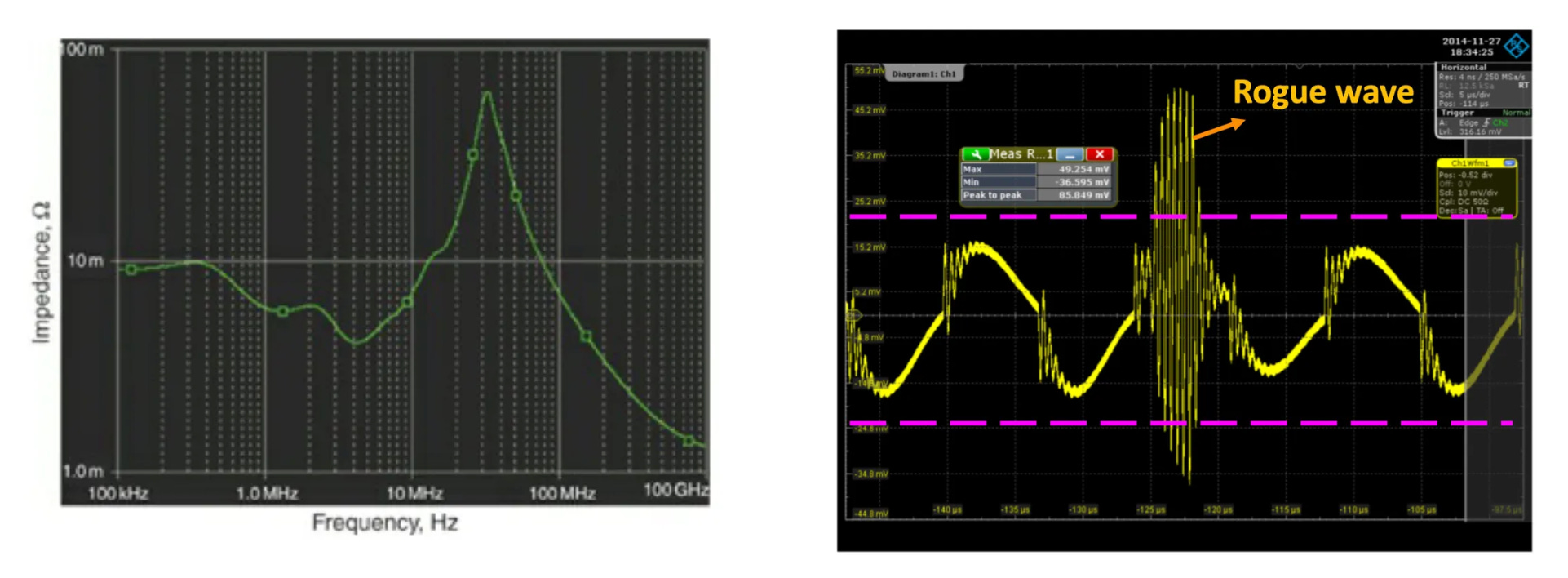

【PI 思維升級】PI設計的典範轉移：從阻抗思維到諧振控制：PI設計的關鍵在於諧振控制，而非僅追求低阻抗。諧振會引發能量震盪，影響電壓穩定性，我們應該重視低Q值電路(也就是平坦的電源阻抗)以減少潛在的雜訊和震盪，因此能理解串聯和並聯諧振的行為對於優化設計是相當重要的。

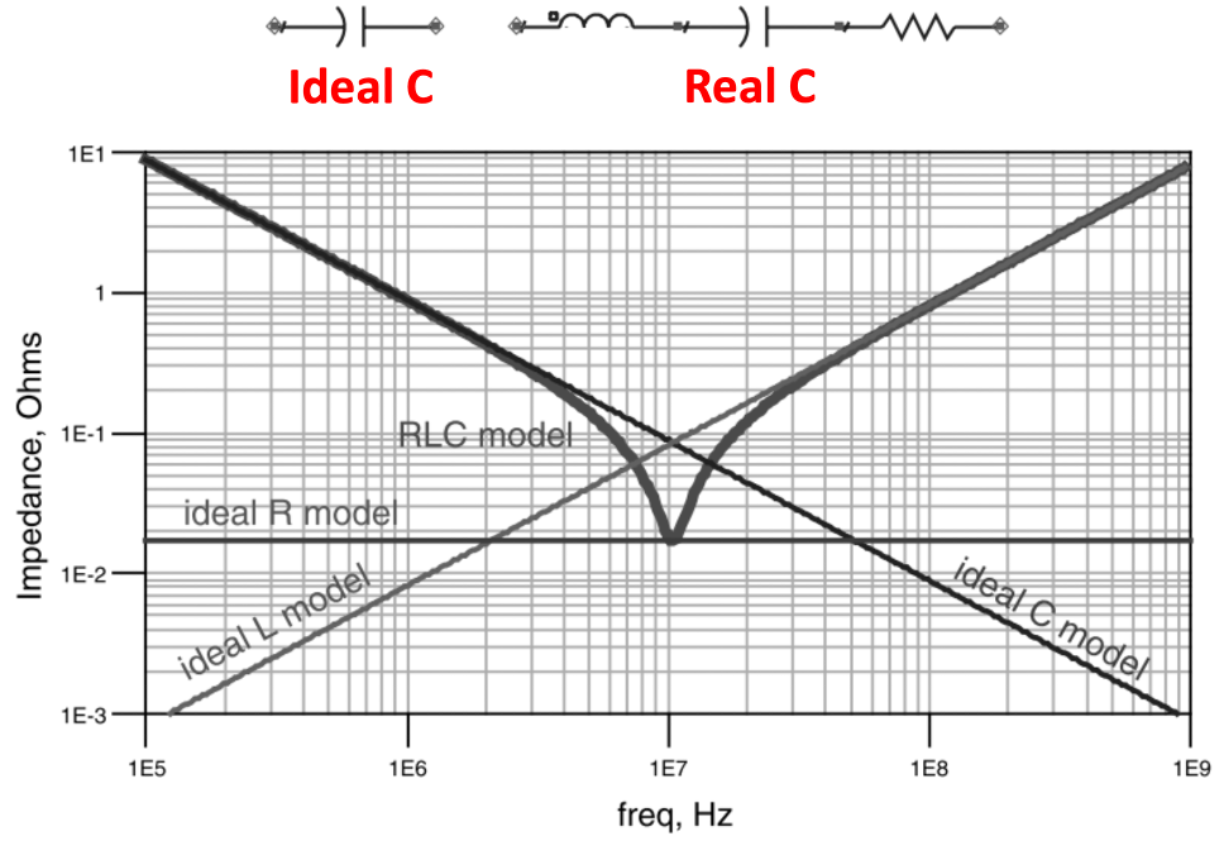

【PI 從零開始】PDN網路的串聯諧振 - 電容器的等效RLC模型：電容可用RLC串聯諧振模型來表徵，我們可以透過測試得到的SNP模型提取其RLC參數。利用這些模型，無論是在電磁軟體直接抽取實際載板/電路板設計的PDN model或是在電路軟體做更多樣的PDN電路分析都可以，增加分析的多個面向，有助於建立一個完整的PDN思維。

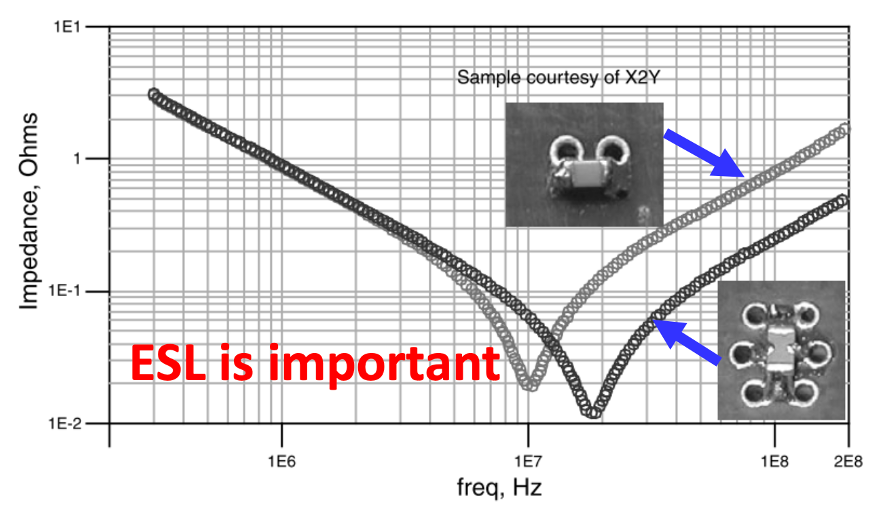

【PI 思維升級】解密電容器的選擇與佈局策略，帶您追求極致平坦的電源阻抗：電容器的選擇與佈局策略對於降低電源阻抗至關重要。應將電容器放置在晶片附近以改善高頻阻抗，並縮短電容器與晶片之間的路徑以減少寄生電感。選擇不同容值的電容器並進行合理搭配，能夠實現平坦的阻抗曲線，從而減少電壓波動。此外，LW reverse與三端子電容器也可以有效幫數電源設計更加穩定甚至節省成本。
基本的零組件概念，應該是都提到了？那…PDN系統呢？

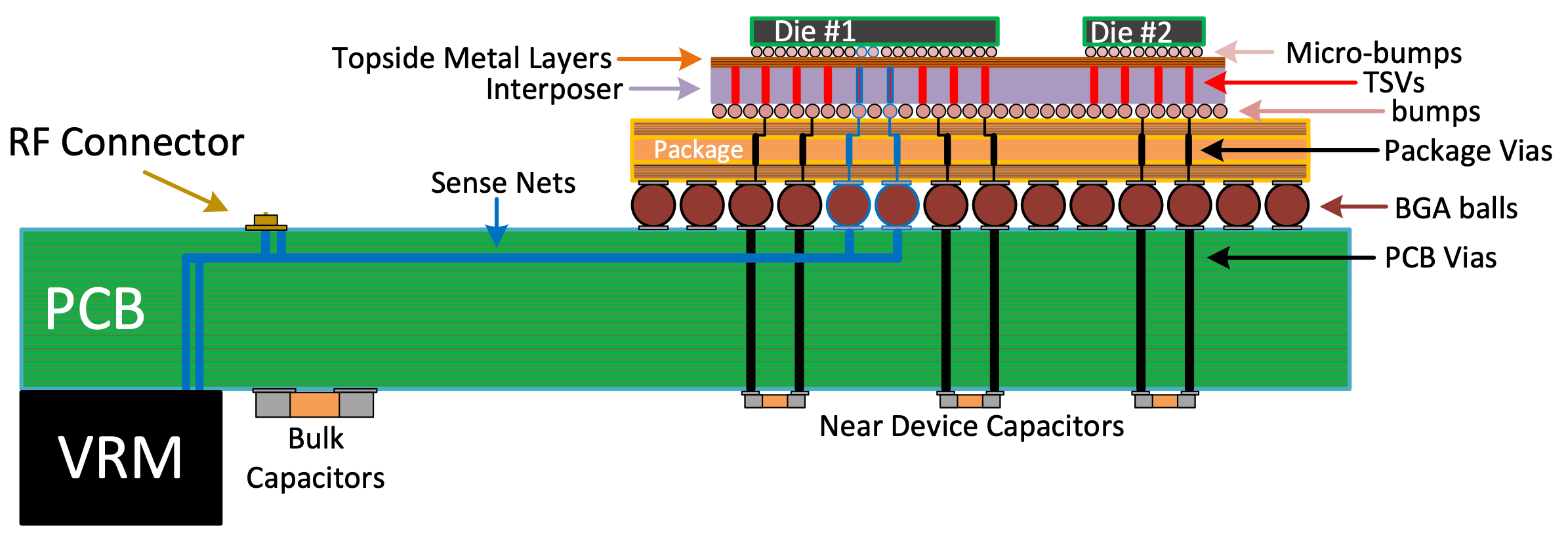

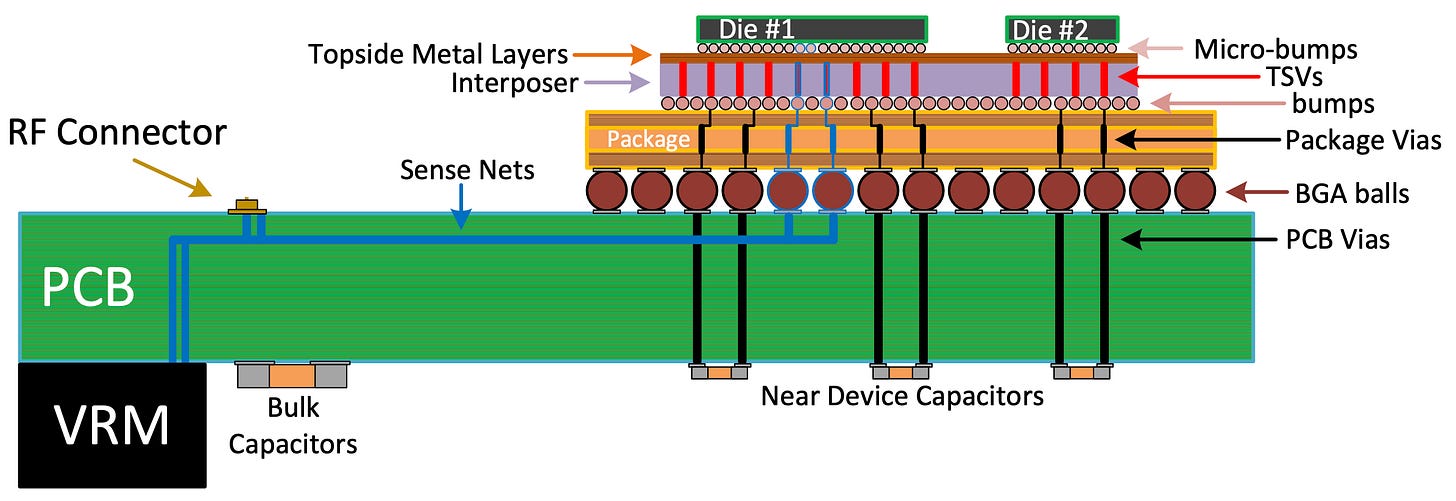

PDN網路概念
想知道如何做系統級PDN RLC模型簡化嗎？
